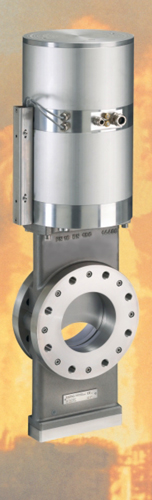

高速爆発遮断バルブ Isolation valve
高速爆発遮断バルブ
スライドゲート型の高速遮断バルブで、接続配管上に設置し爆発伝播を阻止します。
爆発放散口や爆発抑制システムからの外部信号又は専用の圧力センサーにより起動します。
（火薬は使用しておりません。）20msから50msで高速作動します。
サイズ：200mm - 500mm
材質：SUS
フランジ：ANSI 150, DN PN10/16
最大圧力：1.6MPa(G)
システムモジュール（バッテリーバックアップ含む） High Speed Isolation Valve
型式 サイズ 重量 フランジ外径 応答時間
--------------------------------------------------------------
HSI-100 100mm 47Kg 220mm 23msec
HSI-150 150mm 75Kg 285mm 26msec
HSI-200 200mm 132Kg 340mm 34msec
HSI-250 250mm 195Kg 405mm 36msec
HSI-300 300mm 280Kg 460mm 44msec
HSI-400 400mm 570Kg 580mm 53msec
--------------------------------------------------------------

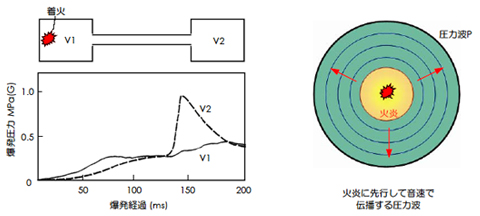

圧力センサー
爆燃の形成の初期に、圧力波を検知する 例）火炎速度9m/secの場合
ことが肝要。 圧力波速度 約340m/sec
